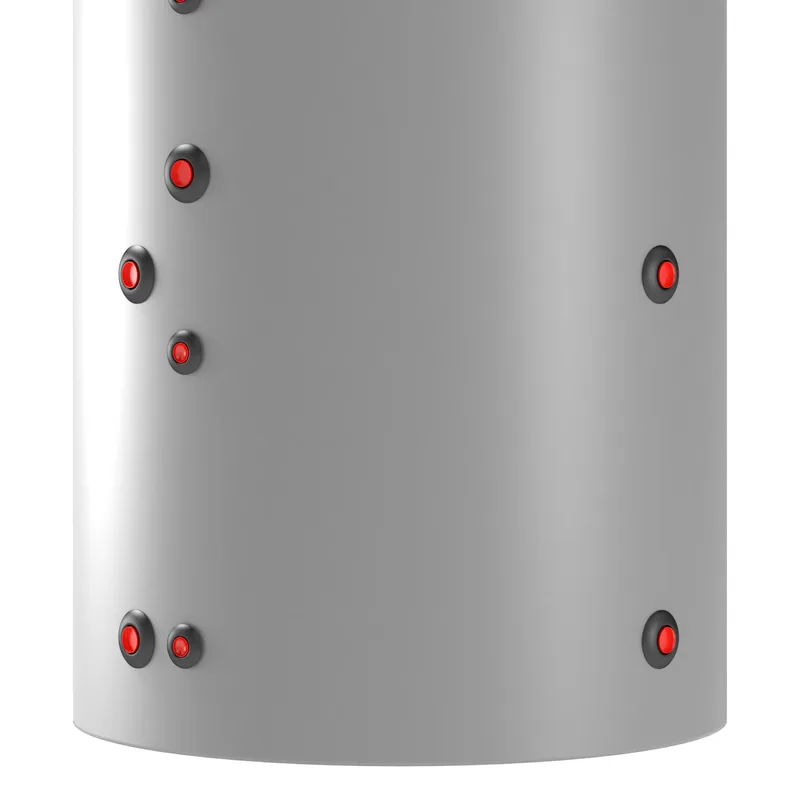

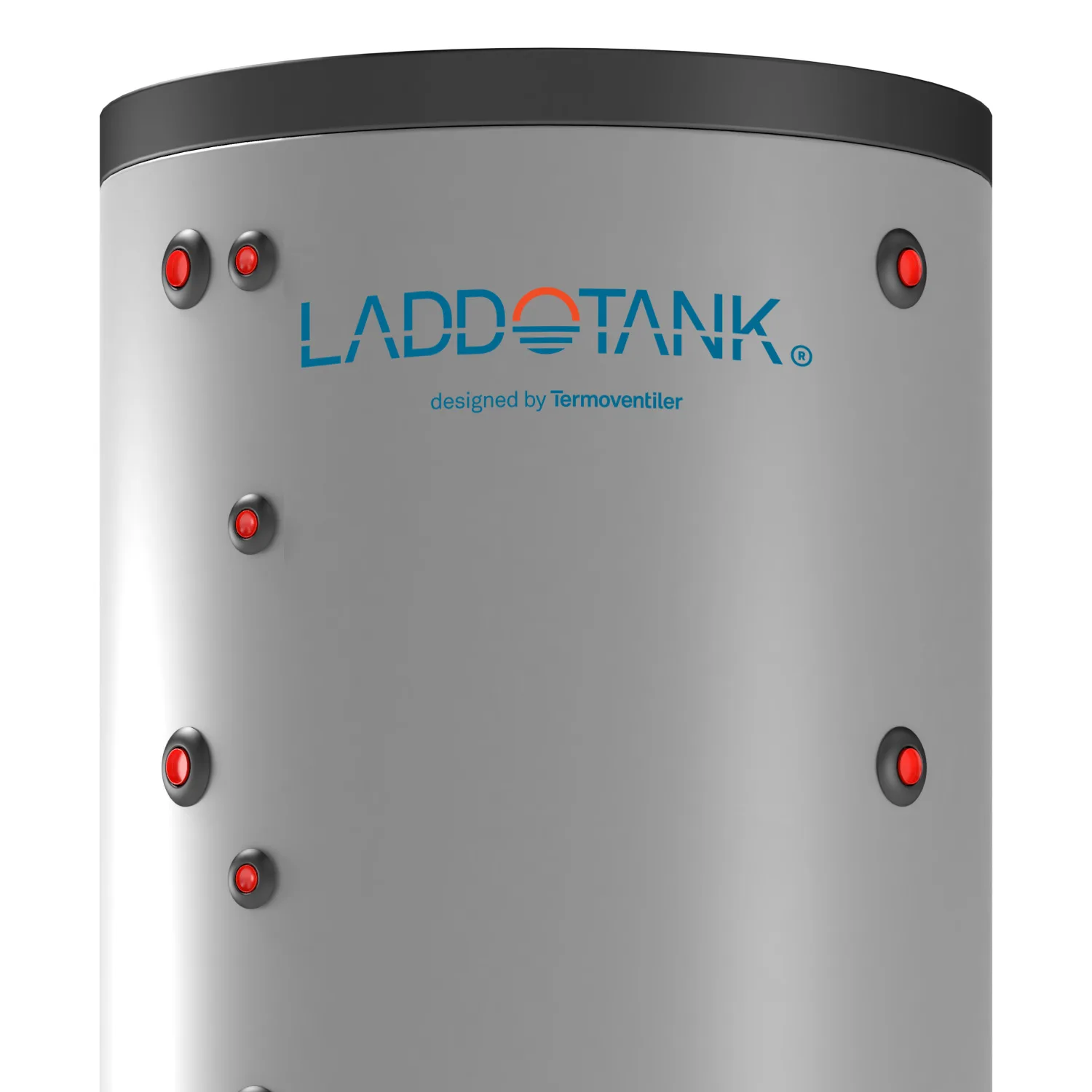

Laddotank COMBI PLUS C Ballon hygiénique 1 000 L

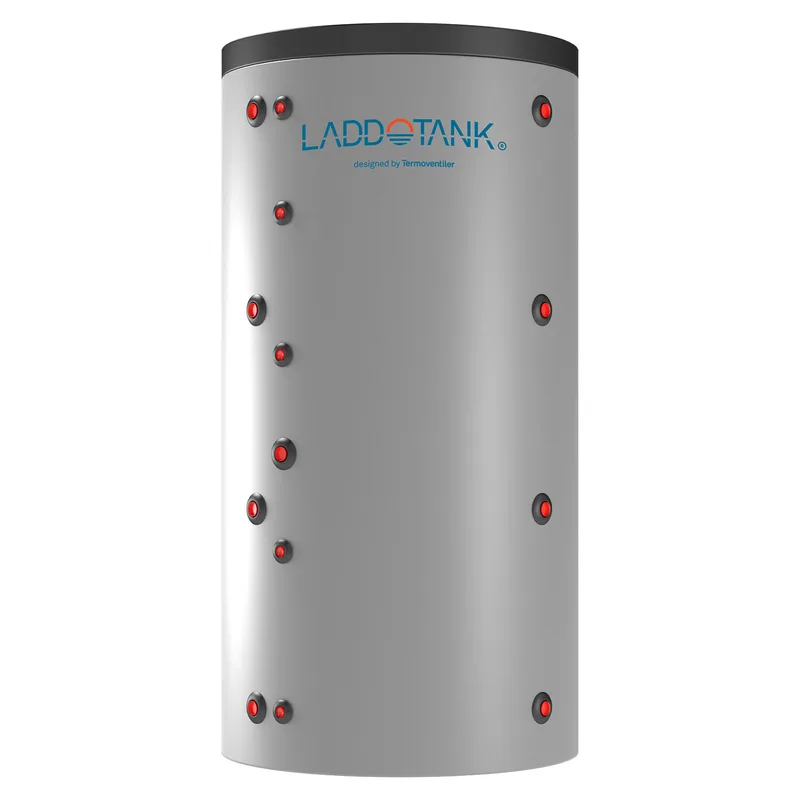

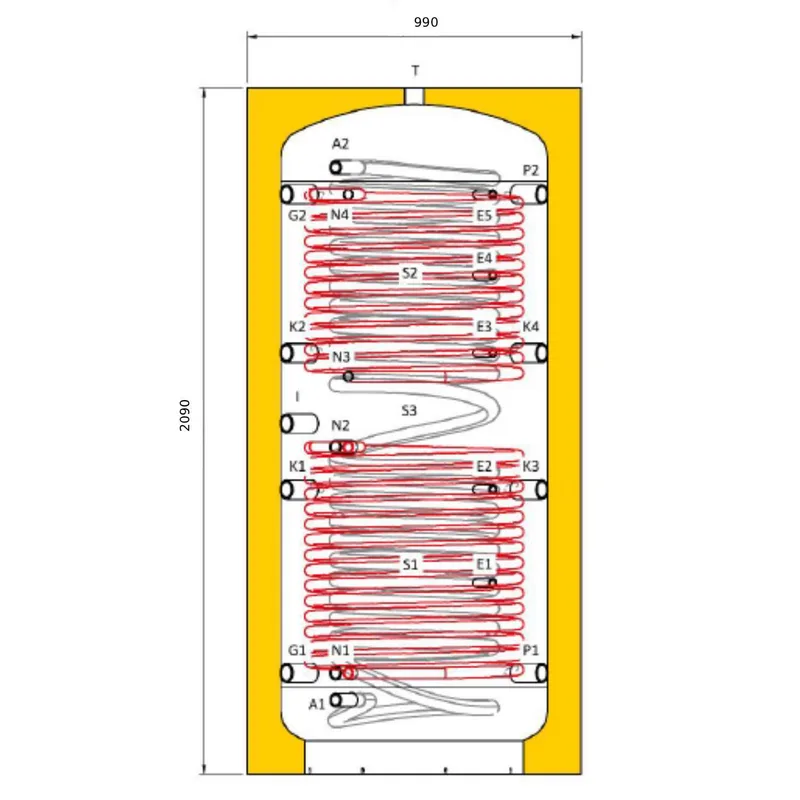

Laddotank COMBI PLUS C Hygienespeicher 1.000 L – Kombispeicher für drei Wärmequellen Der Laddotank COMBI PLUS C Hygienespeicher 1.000 L von Termoventiler bietet maximale Systemflexibilität: Er integriert drei separate Wärmetauscher-Kreise in einem einzigen Behälter. Der Edelstahl-Rippenrohrwärmetauscher übernimmt die hygienische Trinkwasserbereitung; zwei weitere Wärmetauscher aus Kohlenstoffstahl (N1/N2 und N3/N4) ermöglichen den Anschluss von zwei zusätzlichen Energiequellen. Typische Konfiguration: Festbrennstoffkessel als Hauptquelle, Solaranlage über N1/N2 und Wärmepumpe über N3/N4 – alles hydraulisch entkoppelt in einem Behälter. Besonderheiten & Vorteile des Laddotank COMBI PLUS C 1.000 L Pufferkapazität – für große Wohnhäuser, Mehrfamilienhäuser oder Anlagen mit langen Heizintervallen – 1.000 L speichern genug Energie, um auch nach dem Abbrand stunden­lang Wärme bereitzustellen Edelstahl-Wärmetauscher (A1/A2, 7,5 m² Heizfläche) – hygienische Trinkwasserbereitung im Durchflussprinzip: für komfortablen Warmwasserkomfort in großen Haushalten oder bei mehreren Zapfstellen gleichzeitig Erster Zusatz-Wärmetauscher (N1/N2, 1", Kohlenstoffstahl) – für eine zweite Energiequelle im mittleren Pufferbereich, z.B. Solarkollektor oder zweiter Kessel Zweiter Zusatz-Wärmetauscher (N3/N4, 1", Kohlenstoffstahl) – für eine dritte Energiequelle im unteren Pufferbereich, ideal für Niedertemperaturquellen wie Wärmepumpen oder zusätzliche Solarkollektoren Max. 95 °C / 3 bar – kompatibel mit allen Wärmeerzeugern im Mittel- und Hochtemperaturbereich; Trinkwasserseite bis 10 bar 265 kg, Ø 90 cm, Kippmaß 193 cm – solide Stahlkonstruktion für den Dauerbetrieb; Kippmaß ermöglicht den Transport durch übliche Kellerzugänge Anwendung & Einsatzbereich Der COMBI PLUS C wird eingesetzt, wenn drei Energiequellen hydraulisch entkoppelt in einen gemeinsamen Puffer einspeisen sollen. Die gängigste Kombination: Der Holz- oder Pelletkessel lädt den oberen Pufferbereich, die Solaranlage nutzt über N1/N2 den mittleren Bereich, eine Wärmepumpe speist über N3/N4 in den unteren, kühleren Teil ein. Das Ergebnis: minimaler Brennstoffverbrauch, maximale Nutzung erneuerbarer Energien und eine klare, normgerechte Hydraulik. Anschlüsse G1/G2 (1½"), A1/A2 (1"), N1/N2 (1"), N3/N4 (1") und E1–E5 (½") sind klar beschriftet und nach gängigen Hydraulikschemata belegbar.
